產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

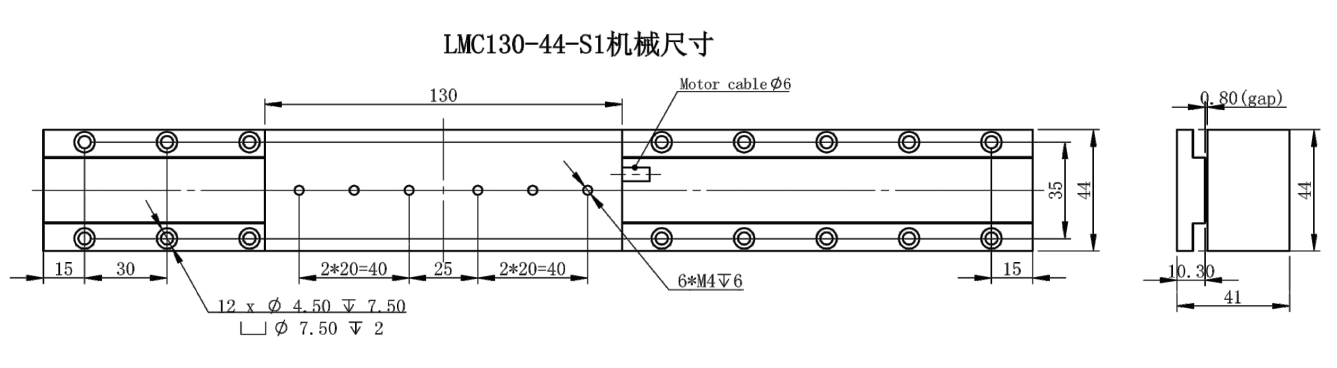

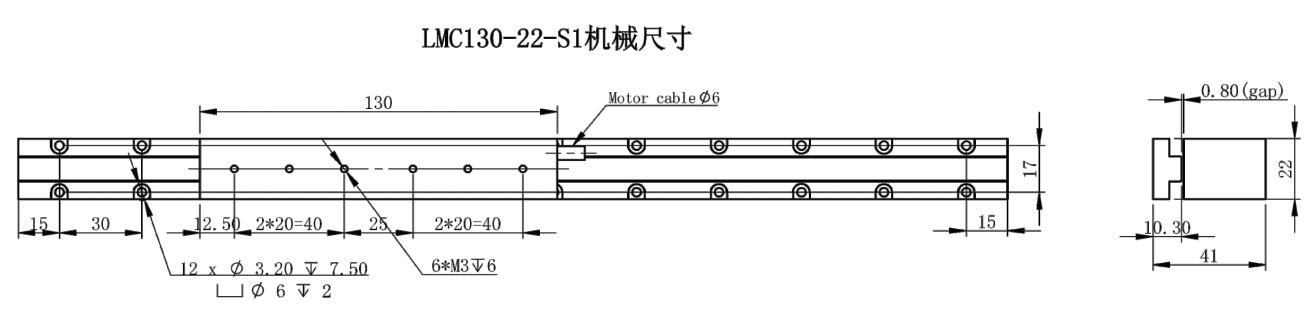

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC130-22-S1 |
LMC130-44-S1 |
|
峰值推力 |
N |
67.5 |
206.9 |
|
峰值電流 |
Arms |
3.3 |
3.3 |
|
持續推力 |
N |
21.7 |
66.5 |
|
持續電流 |
Arms |
1.9 |
1.9 |
|
力常數 |
N/Arms |
11.4 |
35 |
|
反電勢常數 |
V/m/s |
9.3 |
31.6 |
|
相間電阻 |
ohms |
3.3 |
6.1 |
|
相間電感 |
mH |
18 |
39 |
|
額定功率 |
W |
9.78 |
29.33 |
|
電機常數25℃ |
N/√W |
6.33 |
14.5 |
|
電機常數120℃ |
N/√W |
5.35 |
12.28 |
|
電氣時間常數 |
ms |
5.75 |
6.88 |
|
熱耗散常數 |
W/℃ |
0.33 |
0.59 |
|
熱阻 |
℃/W |
6.07 |
3.4 |
|
熱時間常數 |
s |
1200 |
1200 |
|
線圈最高溫度 |
℃ |
120 |
120 |
|
吸引力 |
kN |
0.15 |
0.45 |
|
動子重量 |
kg |
0.44 |
1 |
|
定子型號 |
|
T-LMC-22-S*** |
T-LMC-44-S*** |
|
極距 |
mm |
30 |
30 |
|
定子重量 |
Kg/m |
1.12 |
2.1 |
|
定子可選擇長度 |
mm |
60,180 |
60,180 |
