產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

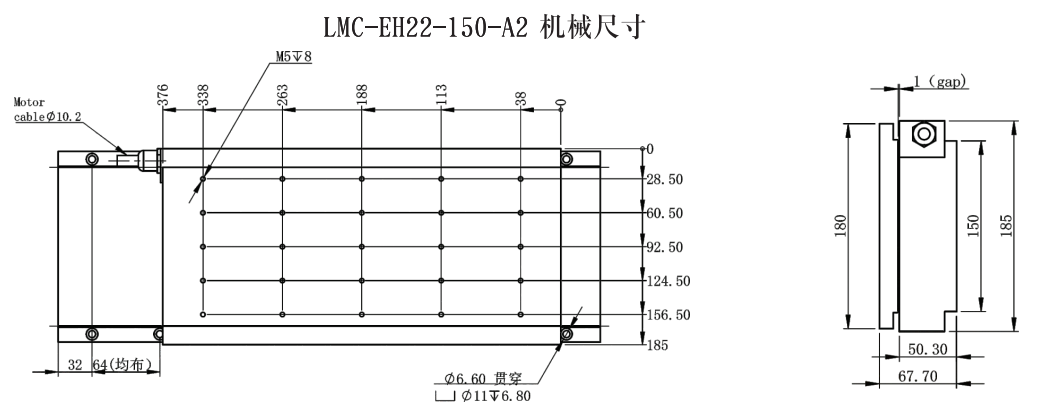

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC-EH22-100-A1 |
LMC-EH22-100-A2 |
LMC-EH22-150-A2 |
|
峰值推力 |
N |
3204 |
3204 |
4806 |
|
峰值電流 |
Arms |
18 |
36 |
36 |
|
持續推力 |
N |
1513 |
1513 |
2270 |
|
持續電流 |
Arms |
8.5 |
17 |
17 |
|
電機常數@Tmax. |
N/(W1/2) |
68.7 |
68.7 |
86 |
|
最大持續耗散功率 |
W |
485 |
485 |
697 |
|
繞組代碼 |
|
A1 |
A2 |
A2 |
|
力常數 |
N/A |
178 |
89 |
133.5 |
|
反向電動勢 |
V/m/s |
143.7 |
72.5 |
108 |
|
電阻 |
ohms |
3.2 |
0.8 |
1.15 |
|
電感 |
mH |
56 |
14 |
20.8 |
|
電氣時間常數 |
ms |
17.5 |
17.5 |
18 |
|
最大端電壓 |
Vds |
580 |
580 |
580 |
|
吸引力 |
kN |
9.8 |
908 |
15.8 |
|
動子重量 |
kg |
15.5 |
15.5 |
22.4 |
|
定子型號 |
|
T-LMC-E100-S*** |
T-LMC-E100-S*** |
T-LMC-E150-S*** |
|
定子極距（360°） |
mm |
32 |
32 |
32 |
|
定子重量 |
Kg/m |
12.7 |
12.7 |
20.7 |
|
定子可選擇長度 |
mm |
64,128,256 |
64,128,256 |
64,128,256 |
